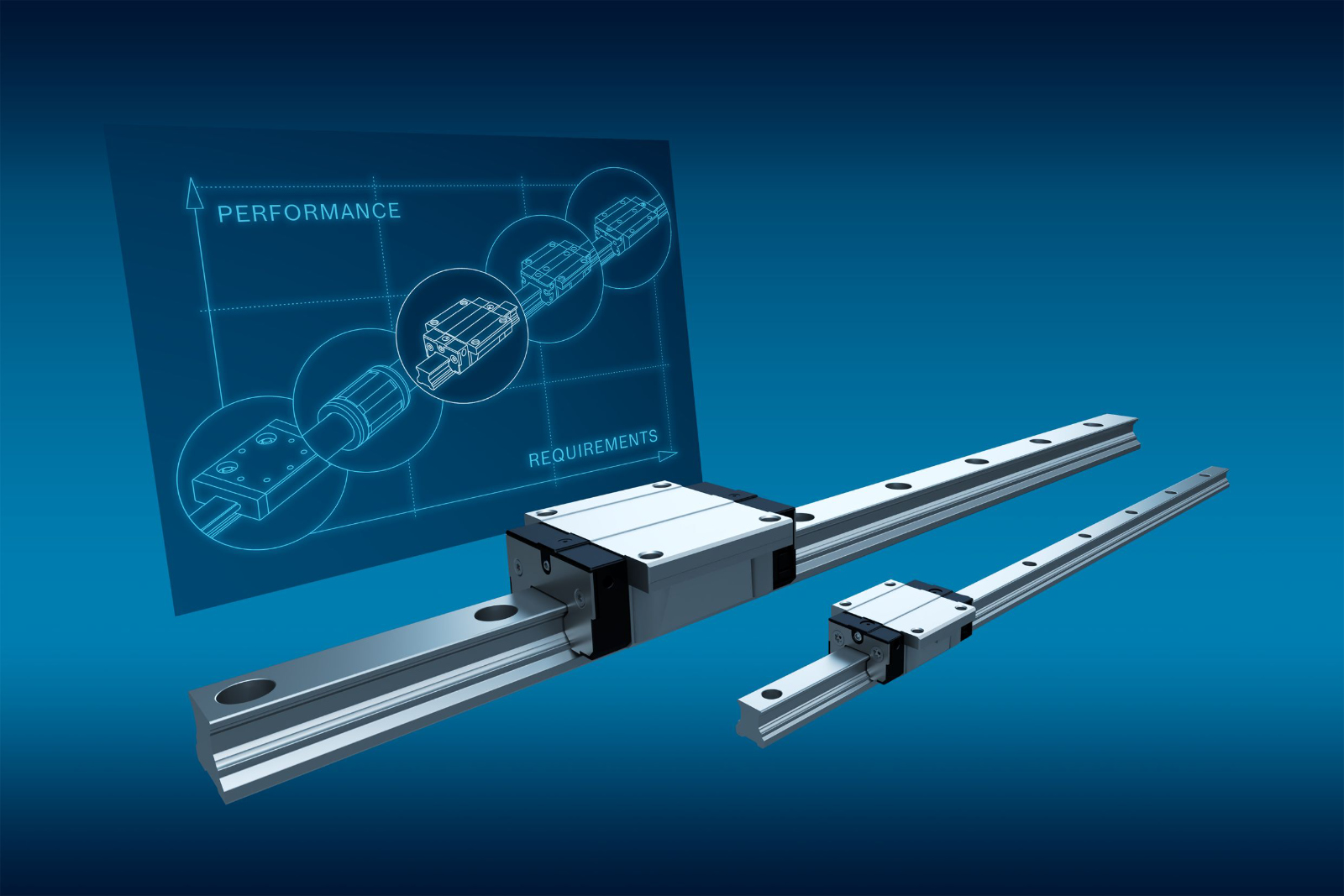

Die Kugelschienenführung BSCL (Ball Rail System Compact Line) von Bosch Rexroth setzt neue Maßstäbe im mittleren Leistungsbereich. Als vielseitige und wirtschaftliche Lösung für Standardaufgaben ergänzt sie das bestehende Linearführungs-Portfolio optimal. Mit hoher Systemsteifigkeit, attraktiven Tragzahlen und flexibler Kombinierbarkeit bietet diese Kugelschienenführung eine leistungsstarke Alternative zwischen Hochpräzisionsführungen und einfachen Führungssystemen.
Kugelschienenführung BSCL als leistungsstarkes Ball Rail System im mittleren Segment
Die neue Kugelschienenführung BSCL wurde speziell für Anwendungen im mittleren Leistungsbereich entwickelt. Sie schließt die Lücke zwischen Hochpräzisions-Kugelschienenführungen wie der BSHP-Serie und einfacheren Führungslösungen wie Kugelbüchsen- oder Laufrollenführungen.
Typische Einsatzbereiche
- Montage- und Handhabungstechnik
- Werkzeugmaschinen (z. B. Zuführachsen)
- Holzbearbeitungsmaschinen
- Allgemeiner Maschinen- und Anlagenbau
Dank ihrer robusten Auslegung eignet sich die Bosch Rexroth Kugelschienenführung BSCL sowohl als Hauptachse als auch als Nebenachse. Das System überzeugt durch hohe Steifigkeit und zuverlässige Performance im Dauerbetrieb.
Technische Eckdaten im Überblick
- Baugrößen: 15 bis 45
- Tragkraft C100 dyn: bis zu 79.200 N
- Maximale Geschwindigkeit: 5 m/s
- Schienenlänge:
- einteilig bis 4.000 mm
- mehrteilig aus bis zu 8 Teilstücken
- Genauigkeitsklassen: N, H, P
- Vorspannklassen: C0, C1, C2
- Sechs verschiedene Wagenbauformen
Diese Leistungsdaten machen diese Kugelschienenführung von Bosch Rexroth zu einer wirtschaftlichen und zugleich leistungsfähigen Lösung für zahlreiche Standardanwendungen im Maschinenbau.
Einfache Montage und flexible Anpassung
Ein wesentlicher Vorteil der Ball Rail Compact Line ist die einfache Handhabung bei Montage und Anpassung. Die Profilschienen können mit einfachen Werkzeugen auf die gewünschte Länge gekürzt werden. Nach dem Ablängen ist lediglich ein Entgraten erforderlich, eine aufwendige Endenbearbeitung oder ein Anfasen ist nicht notwendig.
Zusätzlich lassen sich:
- Schienen und Führungswagen derselben Baugröße beliebig kombinieren
- Komponenten einzeln austauschen
- Wartungs- und Serviceaufwände reduzieren
Das integrierte Dichtungskonzept schützt zuverlässig vor Spänen und Verunreinigungen. Die Führungswagen sind erstbefettet und verfügen über mehrere Schmierstellen, was die Konstruktion flexibel gestaltet und die Lebensdauer erhöht.
Nachhaltigkeit und Wirtschaftlichkeit in Rexroth-Qualität
Die Ball Rail System Compact Line überzeugt durch ein sehr gutes Preis-Leistungs-Verhältnis. Gleichzeitig ermöglicht der ressourcenschonende Materialeinsatz eine nachhaltigere Konstruktion.
Unternehmen profitieren von:
- Reduzierten Maschinen- und Automatisierungskosten
- Langer Lebensdauer
- Geringeren Wartungskosten
- Hoher Austauschbarkeit einzelner Komponenten
Damit bietet die Kugelschienenführung BSCL eine technisch und wirtschaftlich überzeugende Lösung für anspruchsvolle Standardaufgaben.
Kugelschienenführung BSCL: Direkt bei Reiter beraten lassen & bestellen
Reiter ist seit über 60 Jahren exklusiver Bosch Rexroth Partner für das komplette Lineartechnik-Portfolio in Österreich und bietet von Schienen- und Rundführungen über Gewindetriebe bis hin zu einbaufertigen Linearachsen, inklusive Beratung und Auslegung.
Auch die Bosch Rexroth Kugelschienenführung BSCL ist bei Reiter direkt erhältlich und kann hinsichtlich Baugröße, Genauigkeitsklasse und Vorspannung exakt auf die jeweilige Anwendung abgestimmt werden. Kunden profitieren von hoher Lagerverfügbarkeit, kurzen Lieferzeiten sowie persönlicher technischer Beratung – von der Dimensionierung bis zur Integration in bestehende Maschinenkonzepte.
Kontaktieren Sie Ihren technischen Ansprechpartner bei Reiter, um die optimale Lösung für Ihre Anwendung zu definieren:
Team Lineartechnik
Heinrich Reiter GmbH
Slamastraße 36, A-1230 Wien
+43 (0) 1/ 616 12 55 – 506
lineartechnik@hreiter.at
Download Bosch Rexroth Kugelschienenführung BSCL (PDF)
Hier finden Sie das offizielle PDF mit technischen Detailinformationen zur Bosch Rexroth Kugelschienenführung BSCL:
